全国服务热线限塑令的逐步推行，各大商超积极响应国家政策，纷纷替换了符合限塑令政策的可降解塑料袋。但不知大家有没有观察到，在可降解塑料袋的配方中，几乎都能见到PBAT+PLA，这种体系在做袋子上面有何种优势呢？
01 淀粉
淀粉广泛分布于水果或植物果实、根蒂或叶片当中，全世界每年有高达数亿吨的淀粉产量，是众多可再生且可生物降解的资源当中的一种，有着来源广泛、价格低廉的优势。但由于天然淀粉因具有微晶结构及粒状结构，不具有热塑加工性能，需被改造为热塑性淀粉，从而具有热塑加工性能。
支链淀粉结构
直链淀粉结构
02 PBAT 聚己二
但是在现实应用中也存在很多不足∶ PLA 的韧性比较差，缺少弹性以及柔性，质地硬而且脆性大，溶体强度相对较低，结晶速率过慢等，上述缺陷限制了其在很多方面的应用。
酸/对苯二甲酸丁二脂（PBAT）是其中备受关注的一类可降解聚酯，既具有PBT聚酯良好的力学性能，又兼具脂肪族聚酯良好的拉伸性和延展性，此外，还具有优良的生物降解性，可以在自然条件下降解为水和二氧化碳，是生物降解塑料研究中非常活跃和市场应用最好降解材料之一。
该材料的价格较高，限制了其在市场中的应用。但基于禁塑令的影响，可降解塑料行业已经进入了爆发期，其中最具潜力放量的品种之一就是PBAT，主要原因一是国内已经掌握了成熟的PBAT生产技术和设备，二是我国拥有比较充足的PBAT原料产能。
03 PLA

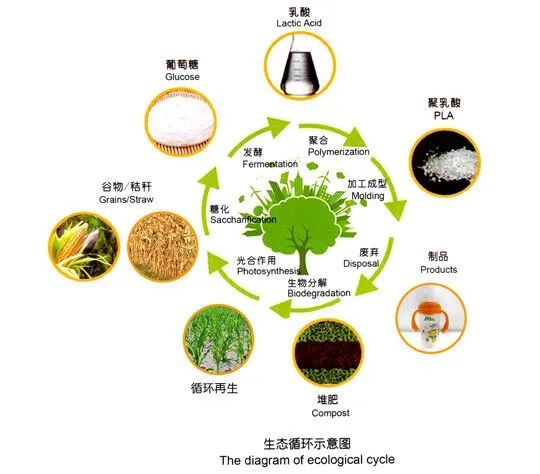

PLA也称为聚乳酸，聚乳酸的生产过程无污染，而且产品可以生物降解，实现在自然界中的循环，因此是理想的绿色高分子材料，是生物基生物降解塑料的代表之一。
但是在现实应用中也存在很多不足∶ PLA 的韧性比较差，缺少弹性以及柔性，质地硬而且脆性大，溶体强度相对较低，结晶速率过慢等，上述缺陷限制了其在很多方面的应用。
PLA 的化学结构中含有大量的酯键，导致其亲水性差，降解速率需要控制等。而且 PLA 价格较高，增加了原料成本，也限制了其在商业上的推广。
04 PLA与PBAT互补
【相容性】
PBAT与PLA的熔融共混是一种物理改性手法，其要点就是要求两者相容性好。但PBAT与PLA的溶解度差异较大，因此相容性差，很难混合均匀。改善PBAT与PLA的相容性就是首要问题。需要在共混加工过程中加入一种或多种增容剂，提高PBAT、PLA界面的粘合力。常用的增容剂有∶增塑剂、反应性增容剂、韧性高分子聚合物。
【力学性能】

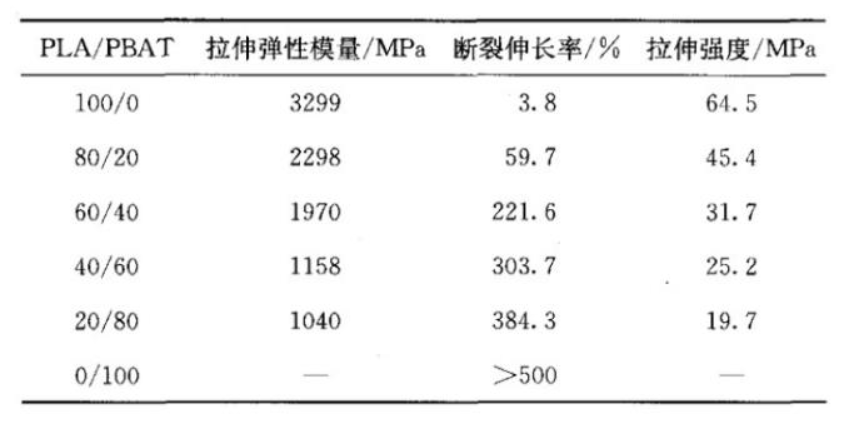

PLA与PBAT有着互补的性能，因此必然存在综合性能好的质量比。
1、PLA比例升高至40%为节点，材料拉伸强度先减小后增大，断裂伸长率先是大幅度下降，随后保持平稳。
2、如果PLA含量大于70%则材料脆性过强无法吹塑成膜。因此PLA与PBAT的比例应根据添加剂情况维持在1∶1左右。
【降解性能】
生物降解材料在降解初期，水分子进入发生水解反应。如果是单独的PBAT材料，由于分子结构存在刚性酯键，水分子难以进入因此不易降解。而PLA分子易被水分子攻入发生内部降解，因此PLA含量越高，材料降解速度越快。
淀粉基塑料性能缺陷较大，使用范围受限，但由于价格便宜，得到广泛使用。随着 PLA 和 PBAT 技术逐步成熟，成本不断下降，加上产能扩张，未来可降解塑料主要增长点将集中在 PLA 和 PBAT。而淀粉基材料将成为 PLA、PBAT 等塑料的填充物，起到降低成本的作用。
